Нормативные требования к проектированию кабельной канализации сетей связи

СП 519.1325800.2023

7.1.13 В проектной документации должны предусматриваться технические решения по обозначению трасс подземных кабельных сооружений, кроме кабельной канализации сетей связи в городской застройке. В зависимости от условий прохождения трассы, марки кабеля и технических возможностей эксплуатационного предприятия трасса кабеля на местности должна быть помечена одним из приведенных далее способов (или их комбинациями):

- установкой замерных столбиков (предупреждающих знаков);

- пассивными маркерами;

- программируемыми (интеллектуальными) маркерами;

- прокладкой специального провода над диэлектрическим оптическим кабелем;

- прокладкой над кабелем сигнально-информационных пластиковых лент;

- прокладкой над кабельными линиями детекционных лент с медным проводником для информирования и обнаружения места повреждения трассы.

7.2.10 Для обеспечения защиты от повреждения кабелей связи (бронированных и небронированных) глубину прокладки в грунтах, м, следует принимать:

1,2 – для волоконно-оптических кабелей магистральных и внутризоновых линий;

0,8 – для волоконно-оптических кабелей линий местной связи;

0,9 – для магистральных фидеров сетей проводного вещания и электрических кабелей связи;

0,8 – для кабелей связи с металлическими жилами и волоконно- оптических кабелей связи вне населенных пунктов (0,7 м – в населенных пунктах;

0,8 – для распределительных фидеров сетей проводного вещания.

В случае вынужденной прокладки кабелей на меньшей глубине следует предусматривать решения по защите кабелей от механических повреждений, в том числе с применением плит закрытия кабеля или защитных футляров.

7.3.2 Трубопроводы кабельной канализации следует выполнять на основе хризотилцементных труб, в том числе по ГОСТ 31416, с внутренним диаметром не менее 100 мм, полиэтиленовых по ГОСТ Р МЭК 61386.24 и иных полимерных труб с наружным диаметром не менее 63 мм.

7.3.5 Глубину прокладки трубопроводов кабельной канализации определяют с учетом вертикальных нагрузок и типов применяемых труб. Минимально допустимое заглубление верхней трубы кабельной канализации наружных сетей связи должно составлять не менее 0,6 м под проезжими частями дорог и 0,4 м в прочих местах. Возможность меньшей глубины заложения следует доказывать прочностным расчетом и предусматривать мероприятия по сохранности кабельной канализации.

7.3.8 Расстояние между колодцами кабельной канализации следует принимать не более 150 м, увеличение указанного расстояния допускается при обосновании технологической возможности осуществления ремонта и замены участков кабельных линий. Также следует устанавливать смотровые устройства на углах поворота 15о и более.

РД 45.120-2000

12.8.3 Длина трубопровода от вводного колодца до стены здания должна быть не более 30 м.

12.8.4 В зданиях, расположенных внутри кварталов, кабельные вводы следует устраивать с помощью перемычек кабельной канализации от других зданий квартала или используя внутриквартальные коллекторы малого сечения. При длине перемычек кабельной канализации до 30 м колодцы не устанавливаются, а при длине 30 м и более у одного из вводов должен предусматриваться колодец ККС-2.

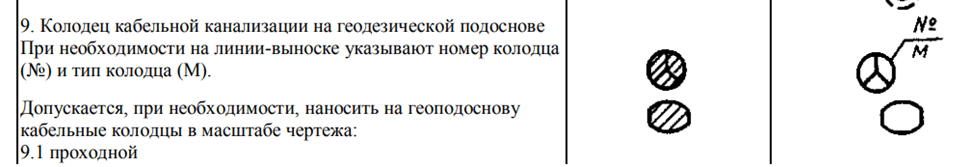

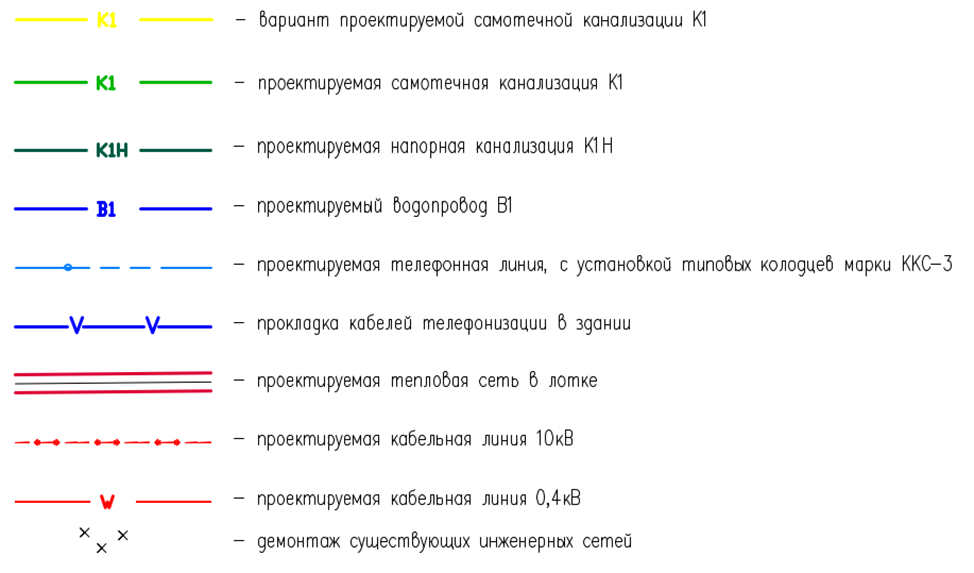

ГОСТ 21.406-88 «Система проектной документации для строительства. Проводные средства связи
