Выгрузка архитектуры из Revit в dwg

Рассмотрим выгрузку архитектуры в формате dwg из Ревита.

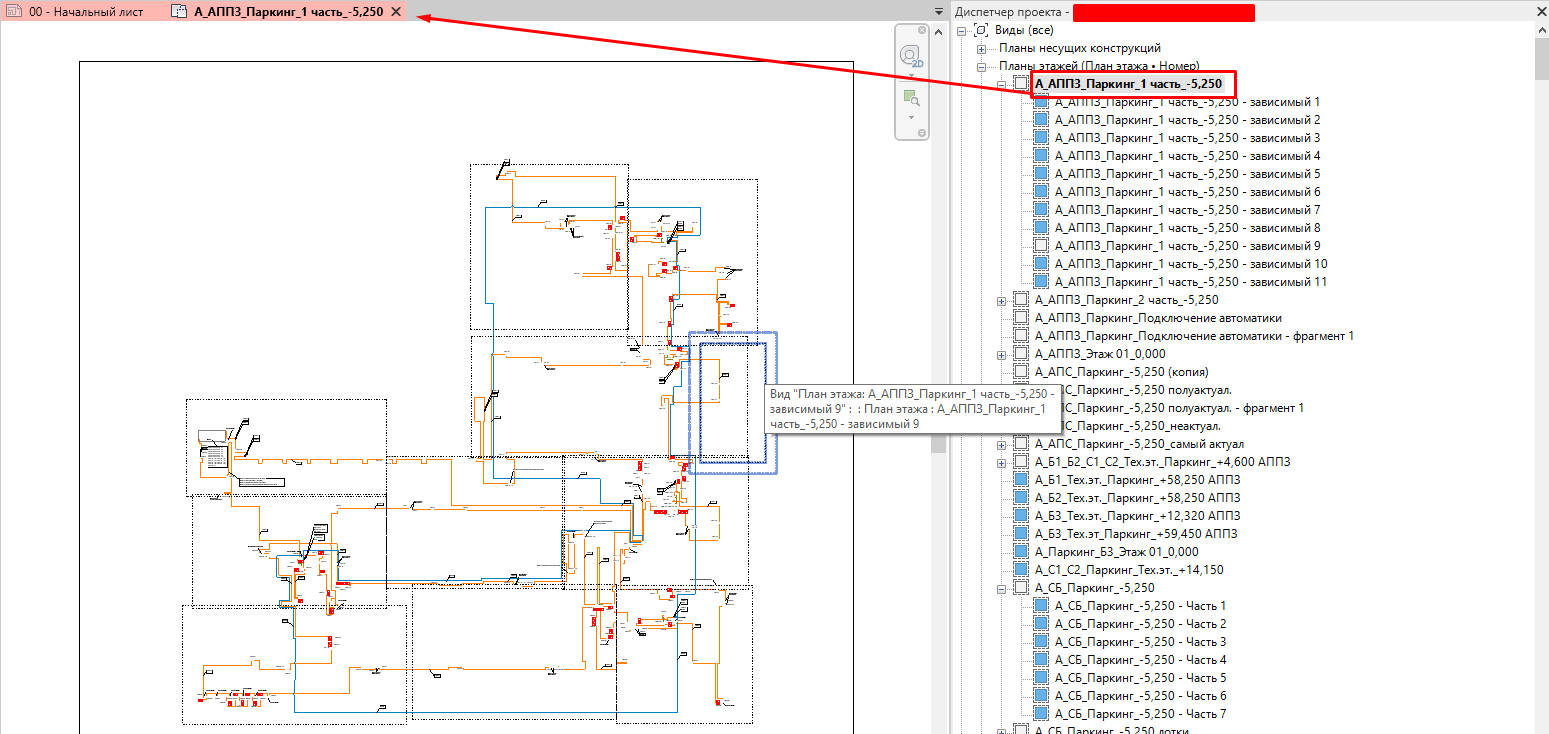

1. Открываем в Revit нужный нам план этажа из Диспетчера проекта

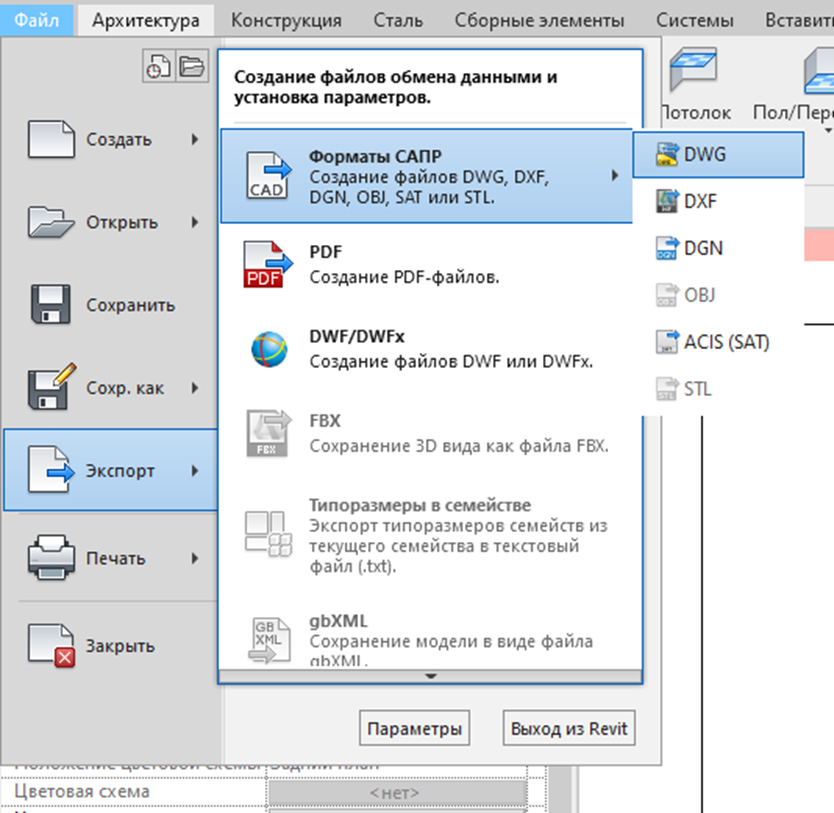

2. Затем кликаем Файл – Экспорт – Форматы САПР – DWG

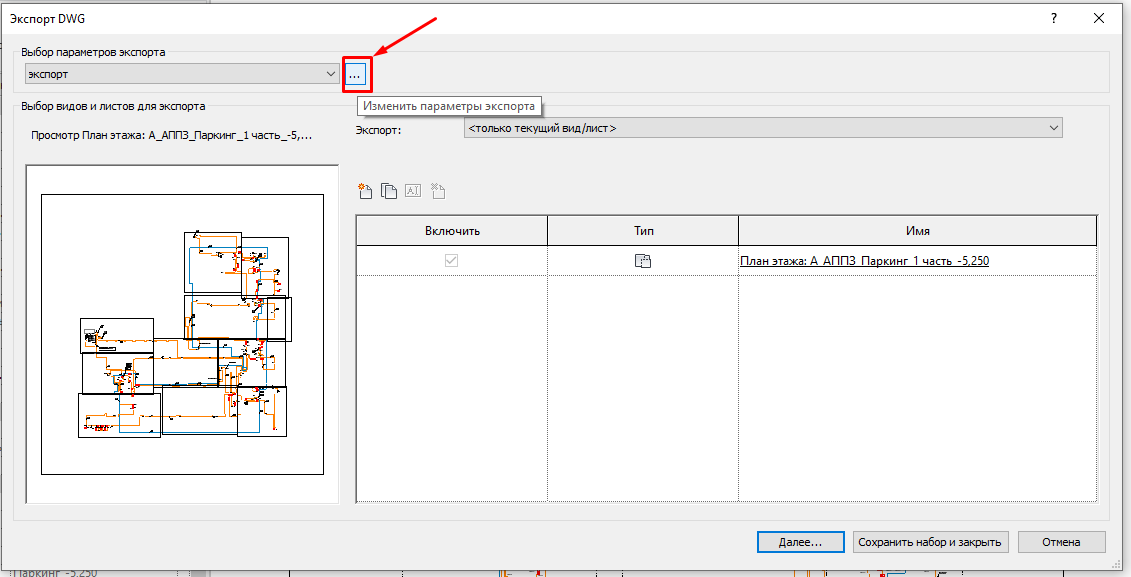

3. Жмем «Изменить параметры экспорта»

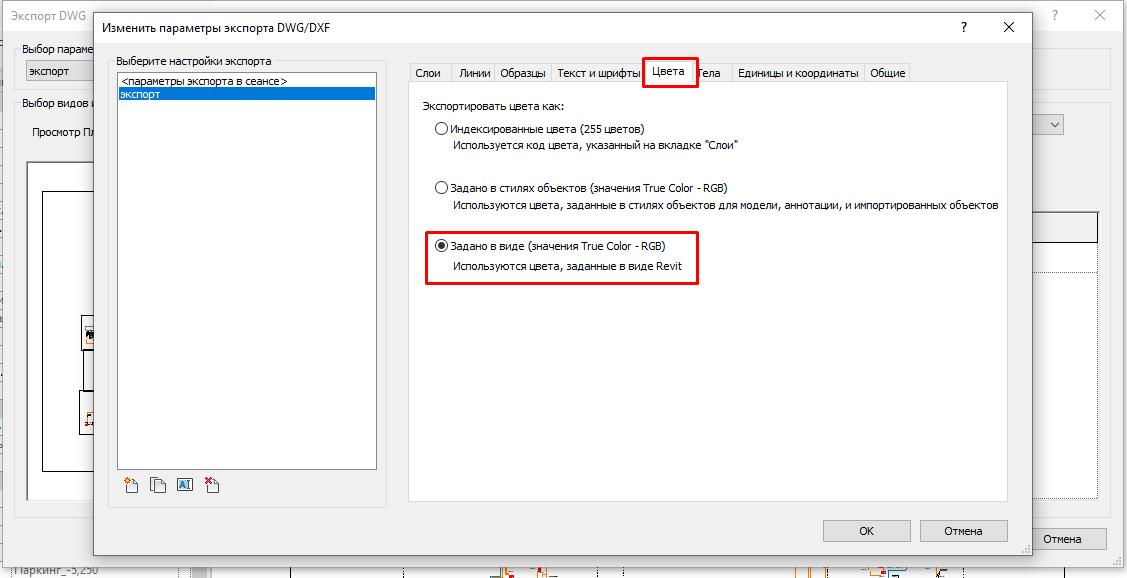

4. Проверяем вкладку «Цвета» - должно быть выбрано «Задано в виде (значения True Color – RGB)». Жмем «Ок»

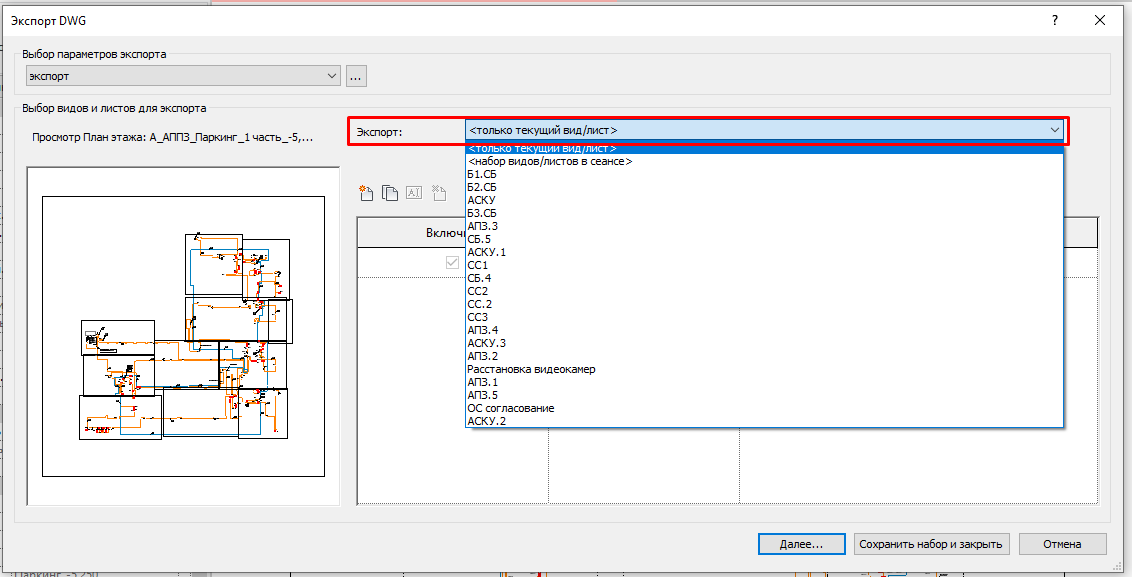

5. Далее выбираем какой лист экспортировать. Можем экспортировать только текущий лист (тот, который открыт у нас сейчас), либо выбрать список листов. Жмем «Далее»

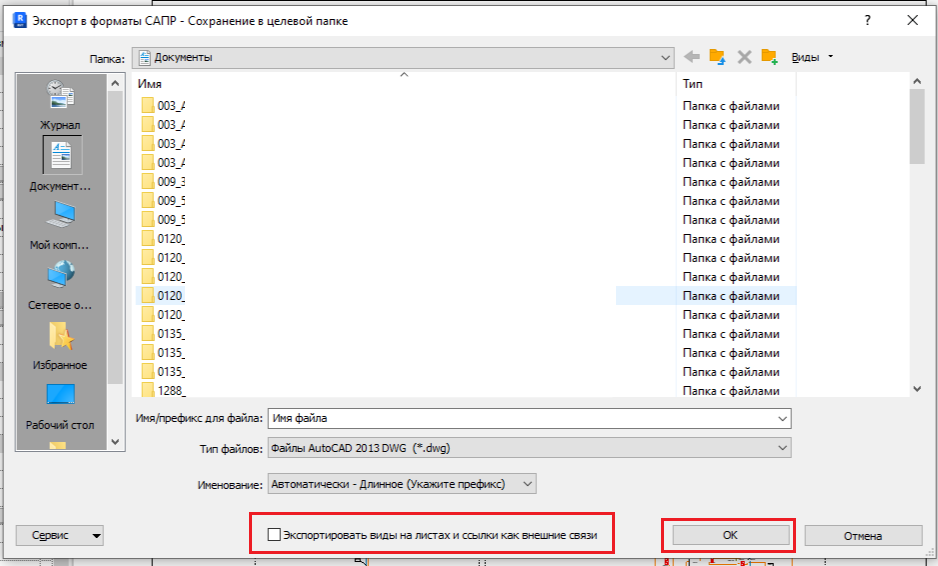

6. Выбираем путь для сохранения файла. Убеждаемся, что снята галочка напротив «Экспортировать виды на листах и ссылки как внешние связи»

Готово
