Создаем фрагмент плана Revit

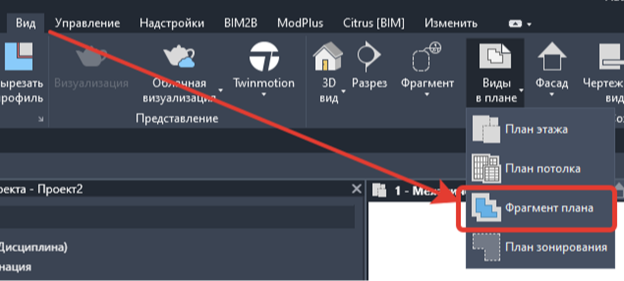

Чтобы у определённого участка плана этажа задать свои настройки секущего диапазона, идём на вкладку «Вид», ищем команду «Виды в плане», нажимаем, в меню будет команда «Фрагмент плана». Тут же рядом есть команда «Фрагмент», она нужна для создания... фрагмента плана. Это такое дурацкое наложение перевода.

Фрагмент — это инструмент для создания нового вида, того, что мы и называем фрагментом плана.

Фрагмент плана — это инструмент для настройки других значений секущего диапазона у выделенной области. Мне кажется, было бы удобнее назвать эту команду «Область плана» или «Участок плана», чтобы не было пересечений с другим термином.

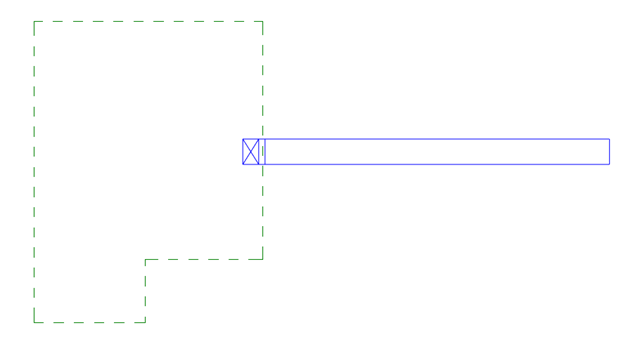

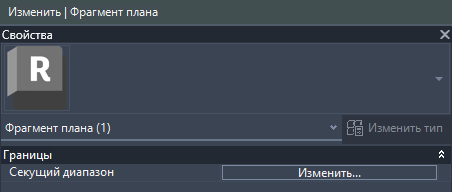

Выбираем команду и попадаем в режим эскиза — надо нарисовать контур для участка с другим секущим диапазоном. Он может быть как прямоугольным, так и изломанным. Я специально нарисую непрямоугольным. При выделении контура в свойствах будет кнопка для изменения секущего диапазона. Раньше она была и на ленте, но видимо в новых версиях что-то поменяли, в 2025 я эту кнопку больше не вижу.
