Создание плана этажа в Revit

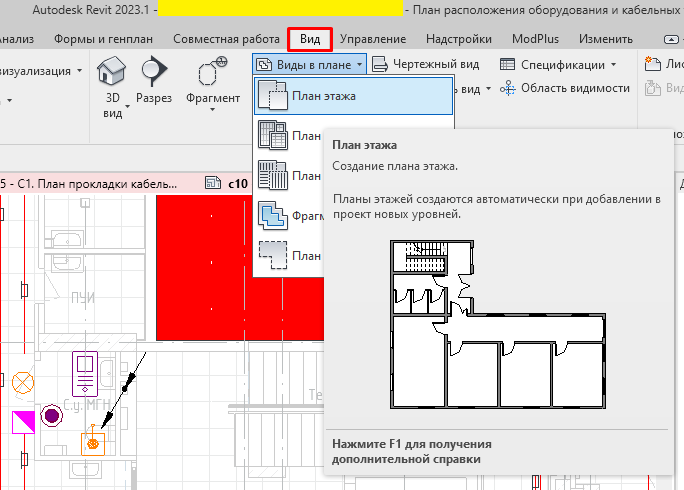

Создаем план этажа

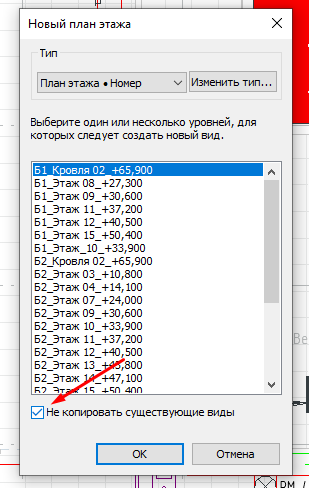

Убираем здесь галочку

Выбираем нужный этаж, жмем ОК

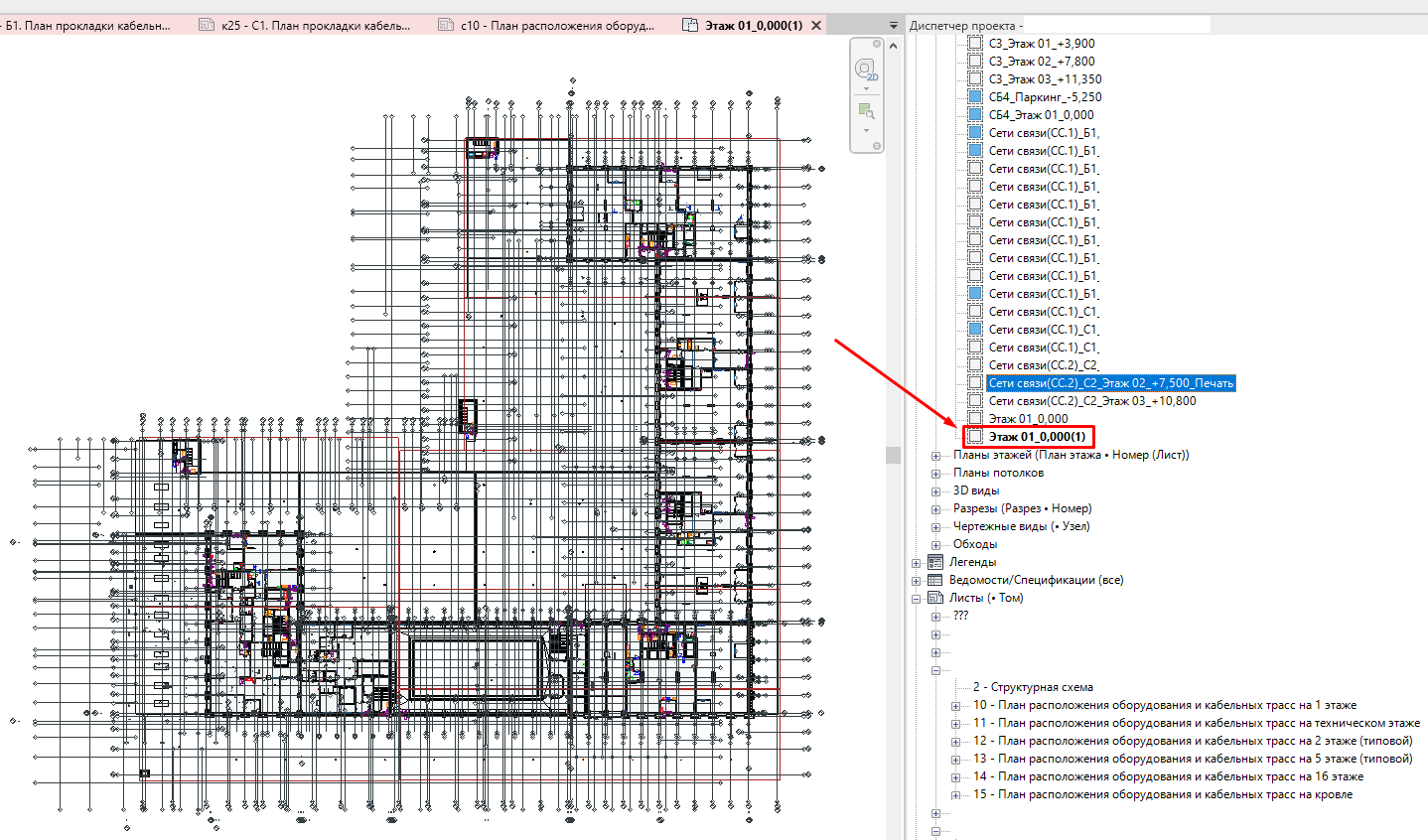

В диспетчере проекта находим созданный вид (выделен жирным шрифтом). Переименовываем его в соответствии с принятыми в проекте правилами наименования (ПКМ - переименовать).

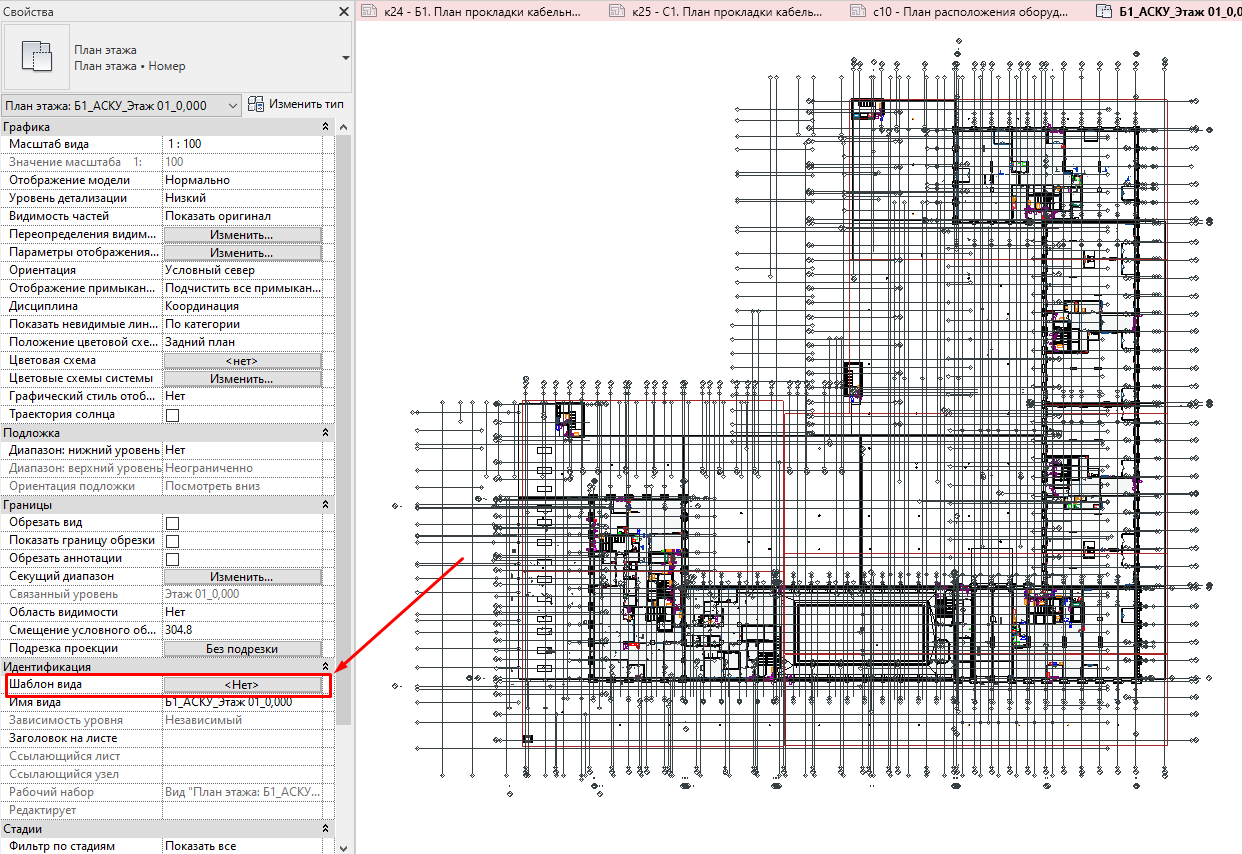

Применяем к виду необходимый шаблон вида

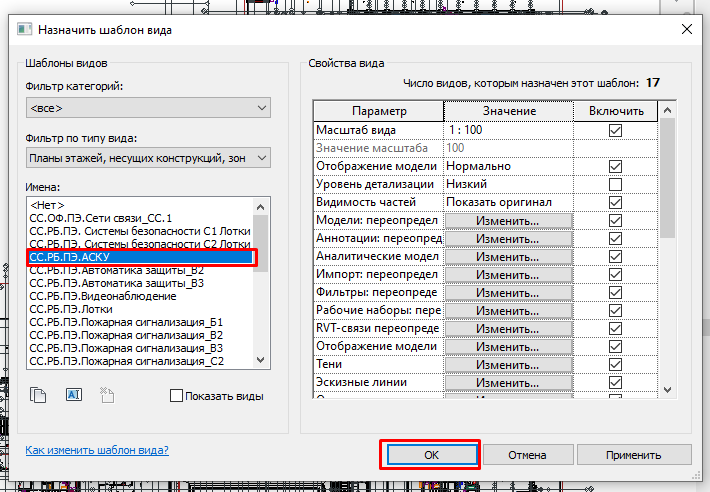

В списке шаблонов видов выбираем нужный. При необходимости создаем свой.

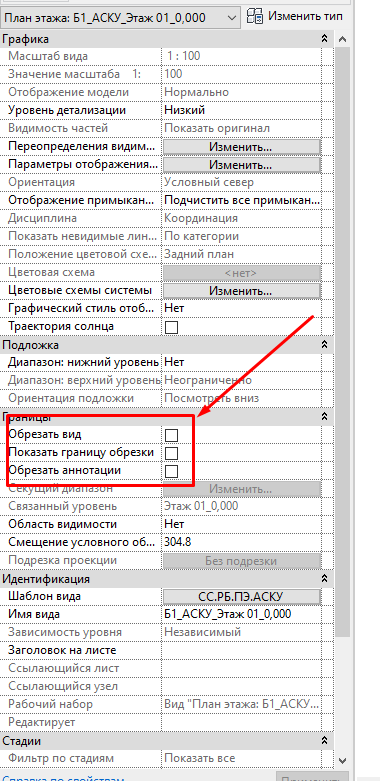

Далее нужно обрезать вид. Проставляем все галочки

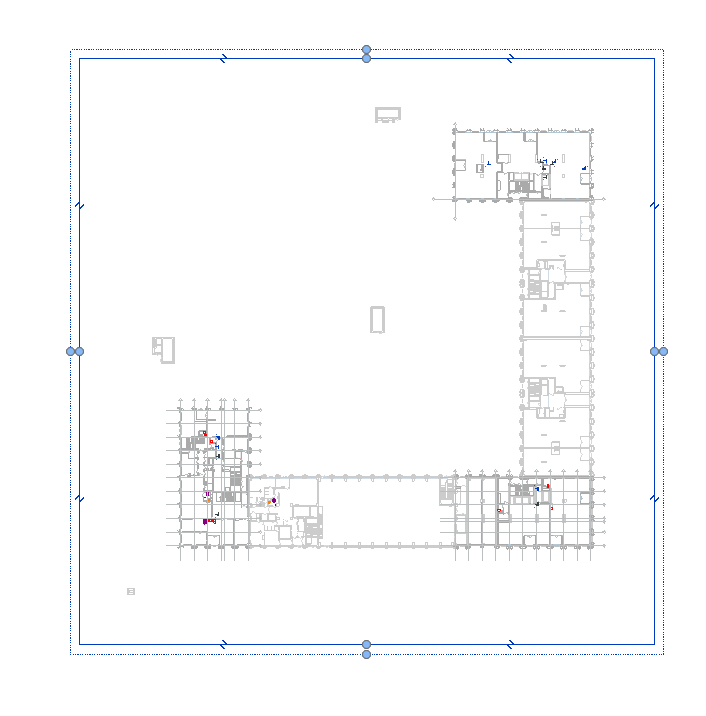

Появились границы обрезки. Перетягиваем их так, как нам нужно

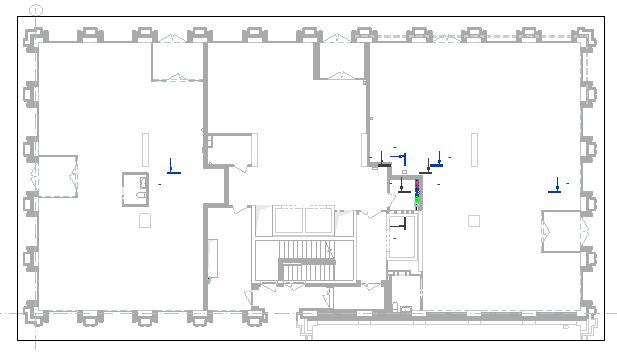

Получился вид нужного плана этажа

Далее нужно его оформить.
