Создание листов в Revit

Листы в Revit представляют из себя такие же семейства, как и все остальное, например, кабельные лотки. Соответственно, чтобы создать лист, нужно чтобы его семейство было добавлено в проект.

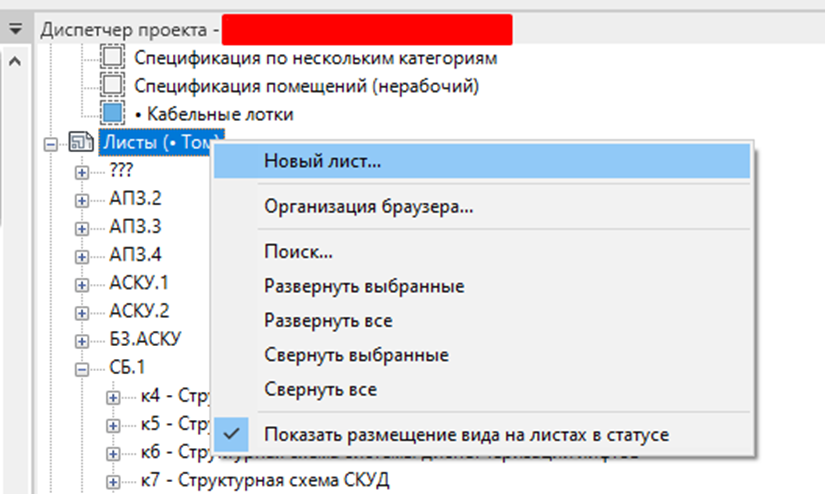

1. Для создания листа в ревите нужно найти в Диспетчере проекта соответствующую вкладку Листы, выделить ее ЛКМ, затем нажать ПКМ – Новый лист

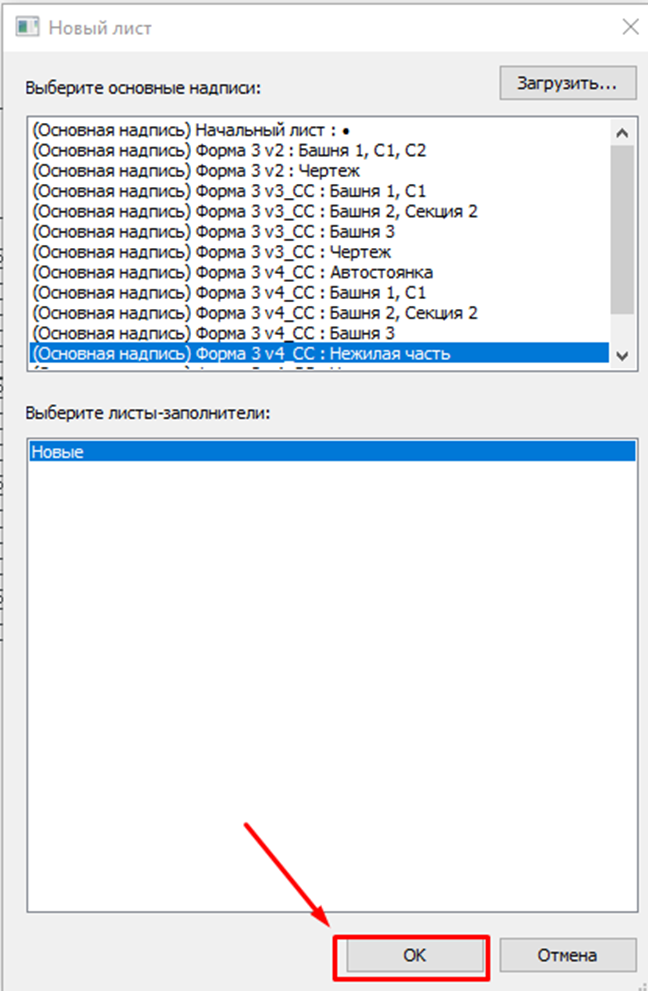

2. Открывается окно выбора семейства. Здесь выбираем нужное нам в зависимости от размера листа и т.п. Критерии выбора отличаются в каждом конкретном случае.

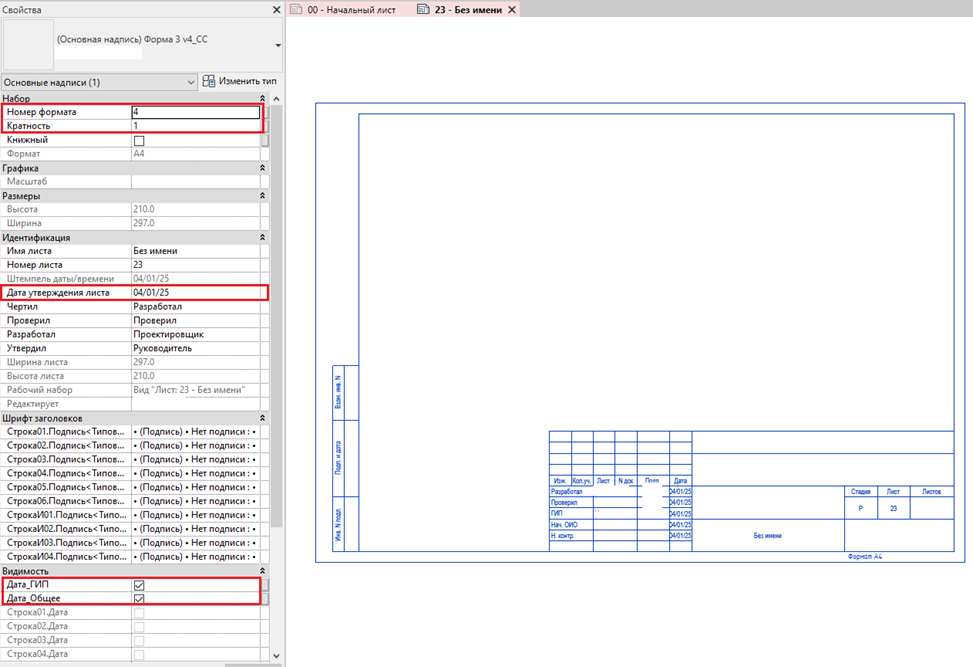

3. Лист создан. Теперь нужно заполнить его параметры (могут отличаться в зависимости от семейства листа). Кликаем по рамке ЛКМ. Во вкладке Свойства появляются графы для заполнения параметров
