Сохранение задания на отверстия Revit

После расстановки отверстий необходимо объединить их в группу и назвать её в соответствии с требованиями конструктивного раздела. Для передачи группы отверстий разделу КЖ необходимо задать координаты в группу, чтобы в проекте раздела КЖ отверстия встали в нужные места.

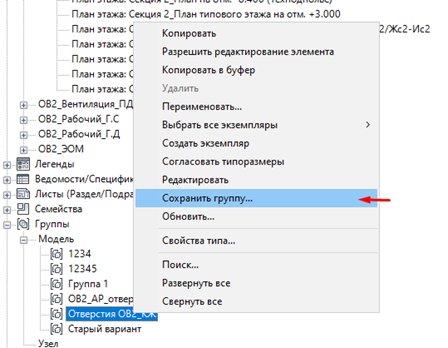

Для передачи координат необходимо сохранить группу через диспетчер проекта на рабочий стол, либо в документы.

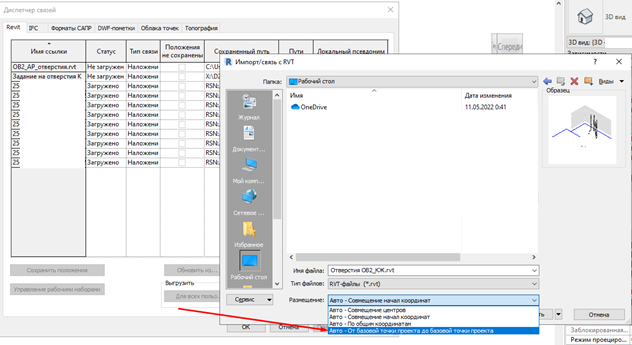

После сохранения группы, сохранённую группу необходимо подгрузить в проект как связь через диспетчер связей. Размещение при этом следует от базовой точки проекта до базовой точки проекта.

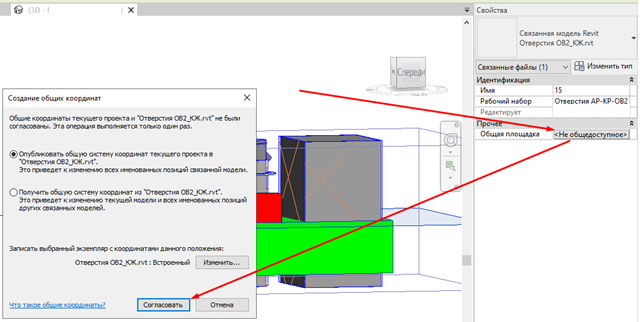

Теперь нужно выбрать загруженную связь в проекте и задать у неё координаты, можно воспользоваться 3д видом, где видны отверстия и рамкой выбора выбрать группу и связь, через фильтр снять выбор с группы и оставить его только на связанном файле.

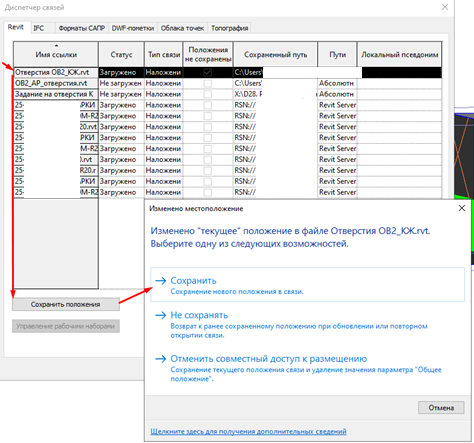

После нужно зайти в диспетчер связей и сохранить положения связи с группой.

Теперь группа отверстий готова к передаче разделу КР, связь после этого нужно удалить. На рабочем столе группа без чисел 0001 на конце имеет встроенные координаты и при подгрузке в файл КЖ будет вставать по общим координатам с проектом вентиляции.
