Копирование осей из связанного файла

Посмотрим на примере осей. У нас будет файл с подгруженным зданием, откуда мы и скопируем оси. Отслеживаться они будут автоматически.

Копирование и мониторинг

Для начала перейду на план этажа, чтобы видеть оси. Перехожу на вкладку «Совместная работа», справа будет блок «Координация».

Блок «Координация» на вкладке «Совместная работа»

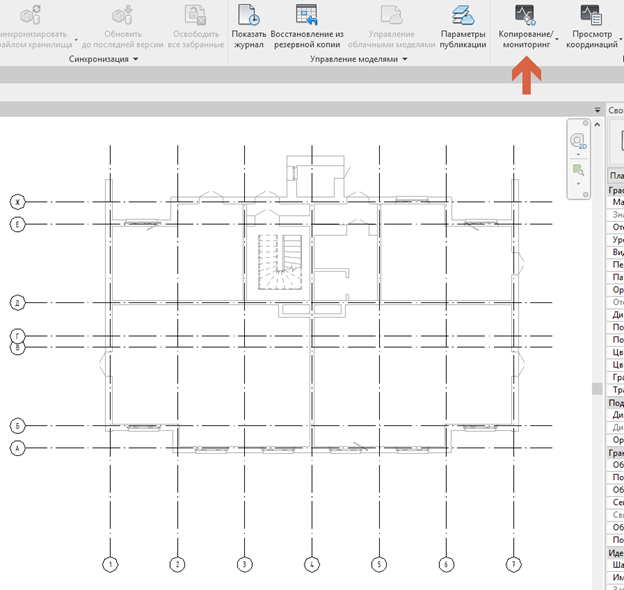

Нажимаю на команду «Копирование/мониторинг»

Нажимаю на «Выбрать связь». «Использовать текущий проект» — команда для отслеживания объектов внутри вашего проекта, например, отслеживать взаимное расположение двух элементов

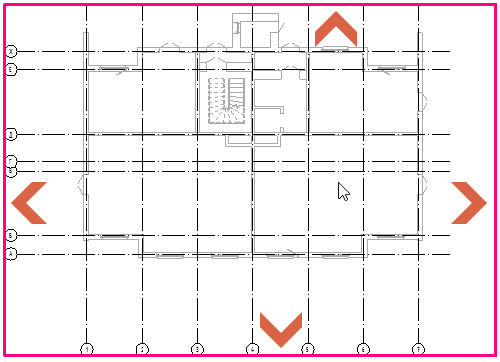

Навожу курсор на здание, оно подсвечивается (розовая рамка на скриншоте), один раз жму по левой кнопке мыши

На ленте слева появляется блок кнопок. Позже расскажу про все кнопки, пока нажимаю «Копировать»

Если копировать нужно несколько элементов, а не один, то обязательно нужно поставить галочку «Несколько». Далее выделяю в модели оси

Выделил оси. Если выделить всю модель рамкой, то можно отфильтровать категории и оставить оси

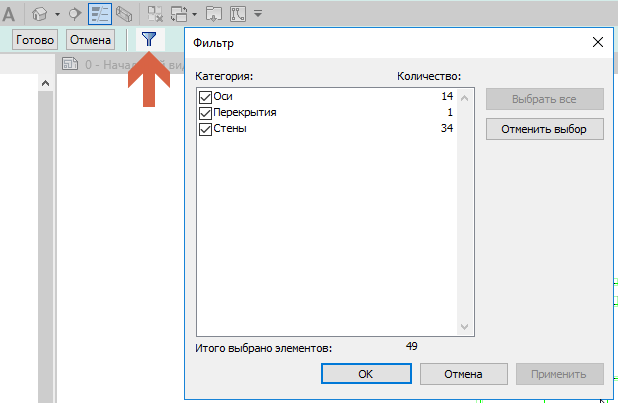

Выделил рамкой, нажал на фильтр. Заодно видно, что из файла сейчас можно скопировать ещё и перекрытия или стены. Они мне не нужны, галочки сниму

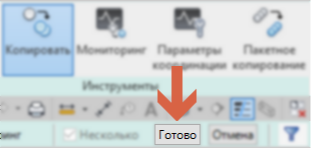

После того, как выделили оси, ОБЯЗАТЕЛЬНО нужно нажать на маленькую кнопку готов

Повторяю: ОБЯЗАТЕЛЬНО НАДО НАЖИМАТЬ НА МАЛЕНЬКУЮ КНОПКУ «ГОТОВО»! Иначе всё придётся делать заново.

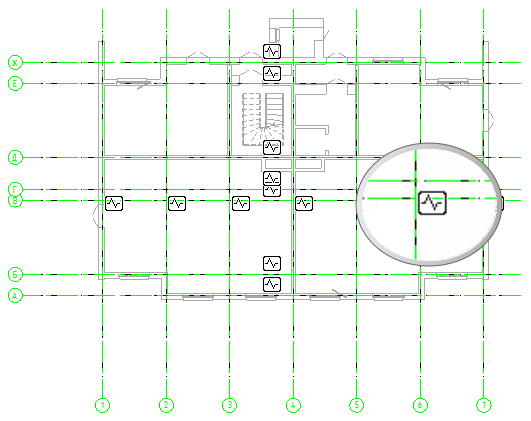

После нажатия на маленькую «Готово» оси копируются и уже у наших осей появляются вот такие значки в виде кардиограммы — это иконка мониторинга, теперь оси в нашем файле и в связанном отслеживаются

И вот только теперь можно нажать на большую «Готово» с зелёной галочкой. Просто кликните по свободному пространству в модели, чтобы снять выделение с осей, и кнопка появится на ленте

Теперь оси замониторились. Если в связанном файле они переместятся, переименуются или удалятся, я получу уведомления. И если я сам случайно или намеренно перемещу, переименую или удалю ось, то получу предупреждение.

Оси обязательно перенести в рабочий набор Оси и уровни!
