Как включить 3D вид в Revit

Чтобы включить 3Д вид в ревите существует несколько способов.

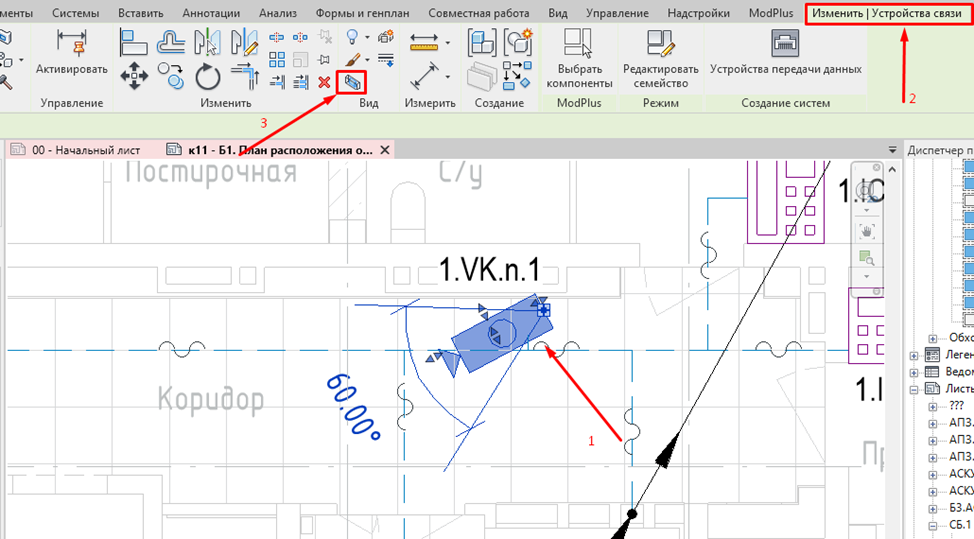

1. Если нужно посмотреть на определенный элемент в 3d виде, кликаем по нему ЛКМ, например, на плане этажа

2. Активируется вкладка «Изменить»

3. Кликаем на функцию «Рамка выбора»

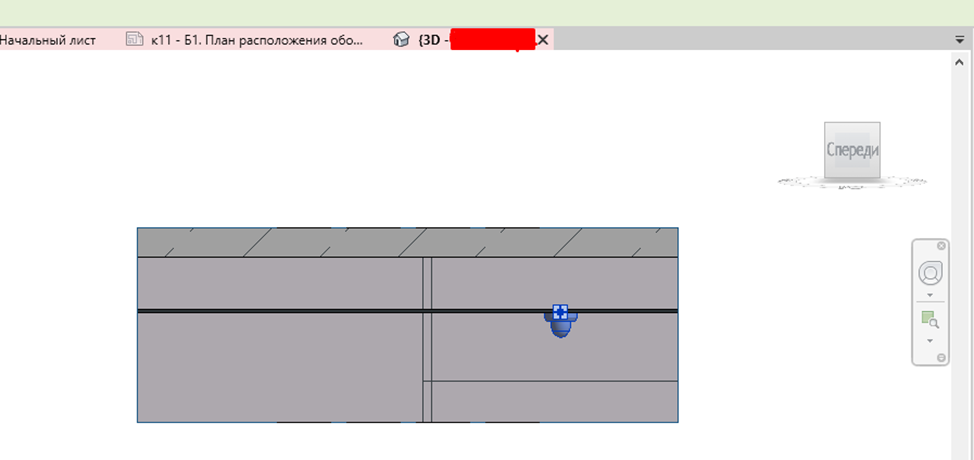

4. В результате создается 3D вид

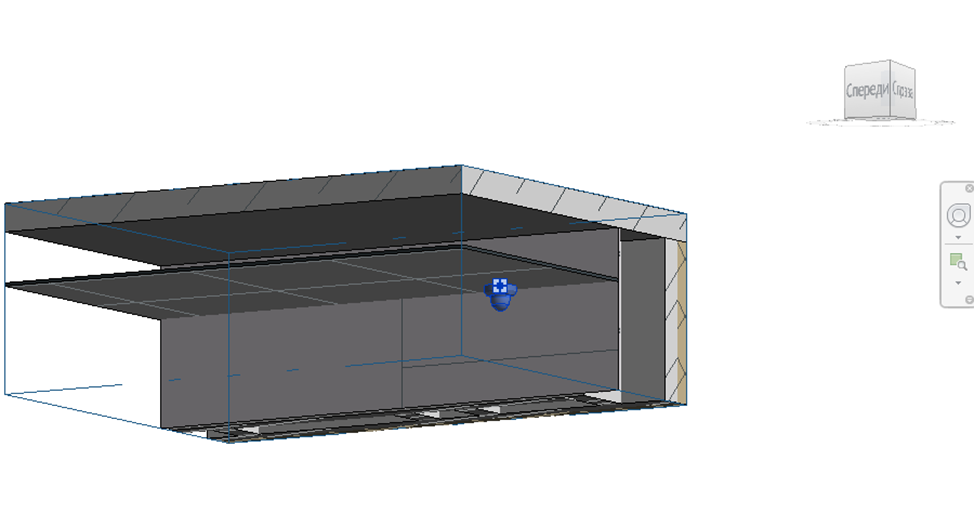

5. Чтобы вращать 3d вид, зажимаем Shift + колесико мыши и двигаем мышкой

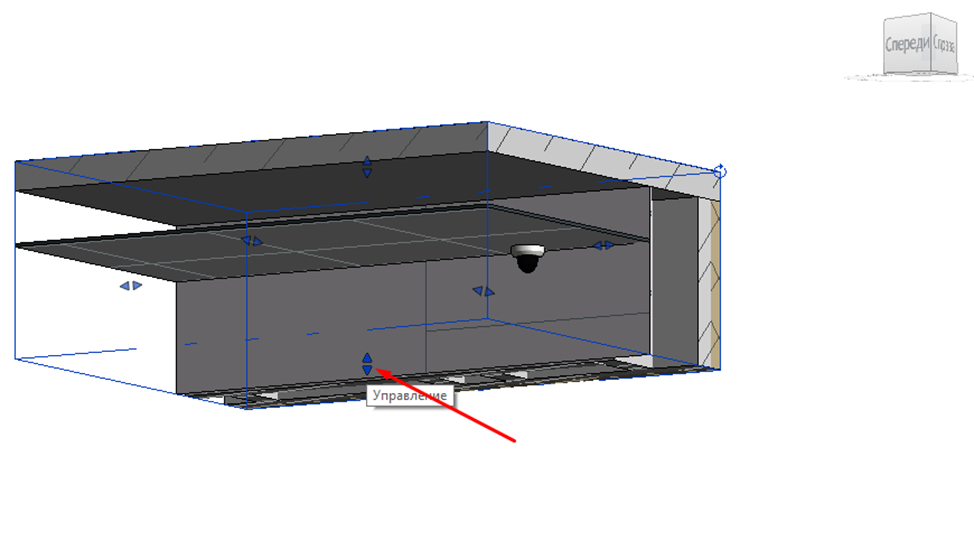

6. Чтобы расширить или сузить границы 3d вида, кликаем по ним ЛКМ и тянем в нужную сторону за стрелки

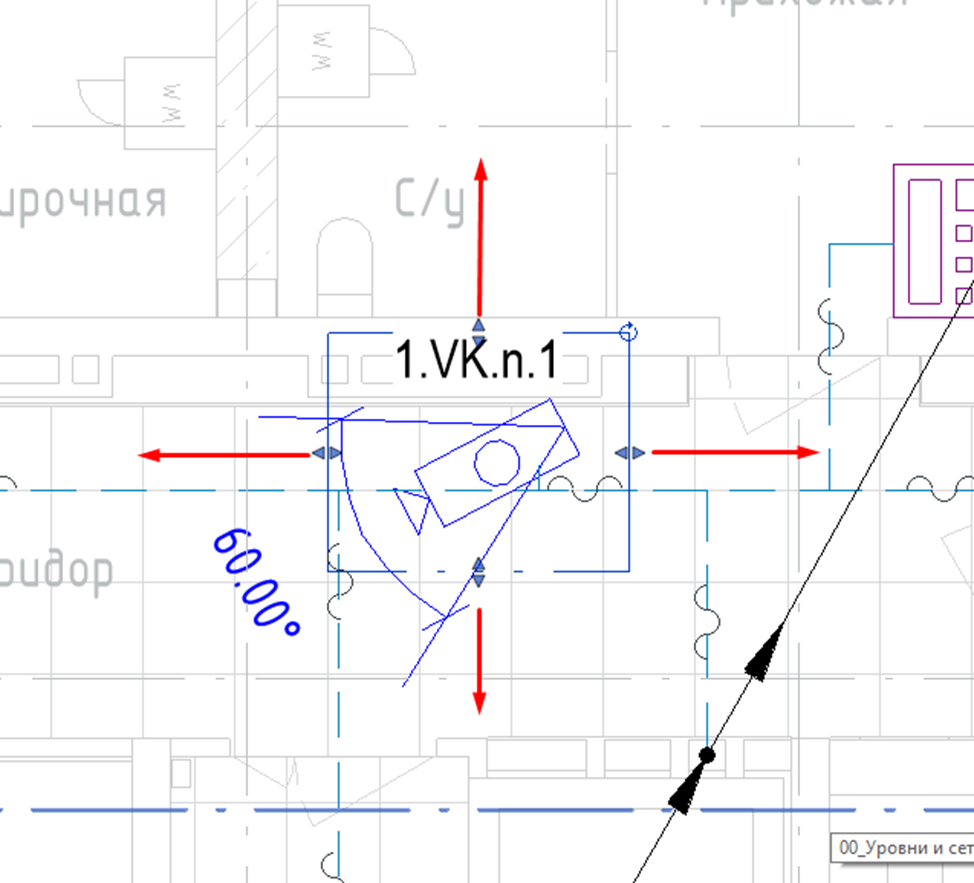

7. Если выбрать границы 3d вида и перейти на план этажа, они также будут отображены и их можно отредактировать. В некоторых случаях такой способ более быстрый.

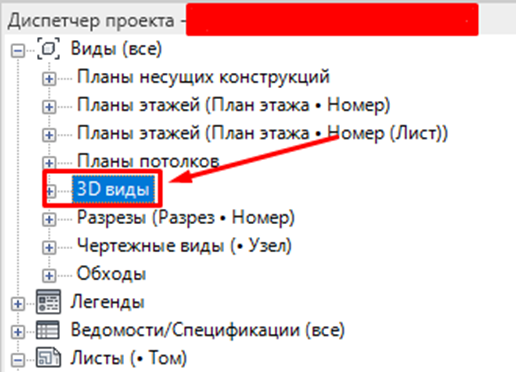

8. Найти 3D вид можно во вкладке 3D в диспетчере проекта

9. Каждый раз при активации функции «Рамка выбора» пересоздается 3D вид по умолчанию с вашим именем. Чтобы сохранить 3D вид как уникальный, например, чтобы поместить на лист, нужно его переименовать в диспетчере проекта (ПКМ – переименовать)

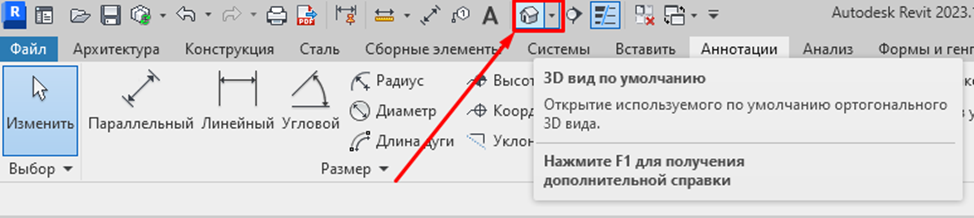

10. Чтобы открыть 3d вид по умолчанию, существует функция «3D вид по умолчанию»

Если вы ранее не создавали 3D вид при помощи рамки выбора, откроется трехмерная модель всего здания

11. На 3D виде нельзя использовать аннотации!
